PE文件结构

参考链接

https://learn.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-image_nt_headers64

https://www.cnblogs.com/Hekeats-L/p/17997054

《逆向工程核心原理》

https://chatgpt.com/c/66dc593d-c970-8013-8cae-88fcd3d98948

DOS HEADER

兼容老版本

DOS STUB

DOS stub 是一种嵌入在 Windows 可执行文件（PE 文件）中的小程序，主要用于在 DOS 环境下运行这些文件时提供提示信息。它的主要作用可以概括为以下几点：

1. 兼容性：在 16 位 DOS 系统中运行 32 位或 64 位的 Windows 可执行文件（PE 文件）时，DOS stub 提供一个简单的提示，告知用户此文件不能在 DOS 环境下运行。通常会显示类似于 This program cannot be run in DOS mode 的信息。

2. 历史原因：DOS stub 起源于早期的 Windows 系统，当时 Windows 是基于 DOS 系统开发的。为了兼容旧的 DOS 环境，Windows 的可执行文件保留了 DOS stub。虽然现代系统不再需要这种功能，但为了保持格式的一致性，DOS stub 依然被保留。

3. 最小化程序：在某些情况下，开发者可以自定义 DOS stub 的内容，甚至可以让它执行一些简单的功能。但通常情况下，DOS stub 仅仅是一个输出错误提示的占位符。

典型的 DOS stub 是一个非常小的 16 位程序，占用几乎忽略不计的空间，作用也相当有限，主要用于历史兼容性。

_IMAGE_NT_HEADERS64

typedef struct _IMAGE_NT_HEADERS64 {
  DWORD                   Signature;
  IMAGE_FILE_HEADER       FileHeader;
  IMAGE_OPTIONAL_HEADER64 OptionalHeader;
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

IMAGE_FILE_HEADER

个人理解类似于文件签名的东西（函数签名），用来区分文件的信息

typedef struct _IMAGE_FILE_HEADER {
  WORD  Machine;
  WORD  NumberOfSections;
  DWORD TimeDateStamp;
  DWORD PointerToSymbolTable;
  DWORD NumberOfSymbols;
  WORD  SizeOfOptionalHeader;
  WORD  Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

IMAGE_OPTIONAL_HEADER64

和文件的执行信息有关，总体的内存分配以及入口点之类的信息,其中描述了一些个导入表，导出表加载的RVA

typedef struct _IMAGE_OPTIONAL_HEADER64 {
  WORD                 Magic;
  BYTE                 MajorLinkerVersion;
  BYTE                 MinorLinkerVersion;
  DWORD                SizeOfCode;
  DWORD                SizeOfInitializedData;
  DWORD                SizeOfUninitializedData;
  DWORD                AddressOfEntryPoint;
  DWORD                BaseOfCode;
  ULONGLONG            ImageBase;
  DWORD                SectionAlignment;
  DWORD                FileAlignment;
  WORD                 MajorOperatingSystemVersion;
  WORD                 MinorOperatingSystemVersion;
  WORD                 MajorImageVersion;
  WORD                 MinorImageVersion;
  WORD                 MajorSubsystemVersion;
  WORD                 MinorSubsystemVersion;
  DWORD                Win32VersionValue;
  DWORD                SizeOfImage;
  DWORD                SizeOfHeaders;
  DWORD                CheckSum;
  WORD                 Subsystem;
  WORD                 DllCharacteristics;
  ULONGLONG            SizeOfStackReserve;
  ULONGLONG            SizeOfStackCommit;
  ULONGLONG            SizeOfHeapReserve;
  ULONGLONG            SizeOfHeapCommit;
  DWORD                LoaderFlags;
  DWORD                NumberOfRvaAndSizes;
  IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;

_IMAGE_SECTION_HEADER

为下面结构体的数组组成，描述了每一个section的基本信息，主要描述了每一个节加载的虚拟地址也就是（RVA）。

typedef struct _IMAGE_SECTION_HEADER {
  BYTE  Name[IMAGE_SIZEOF_SHORT_NAME];
  union {
    DWORD PhysicalAddress;
    DWORD VirtualSize;
  } Misc;
  DWORD VirtualAddress;
  DWORD SizeOfRawData;
  DWORD PointerToRawData;
  DWORD PointerToRelocations;
  DWORD PointerToLinenumbers;
  WORD  NumberOfRelocations;
  WORD  NumberOfLinenumbers;
  DWORD Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;

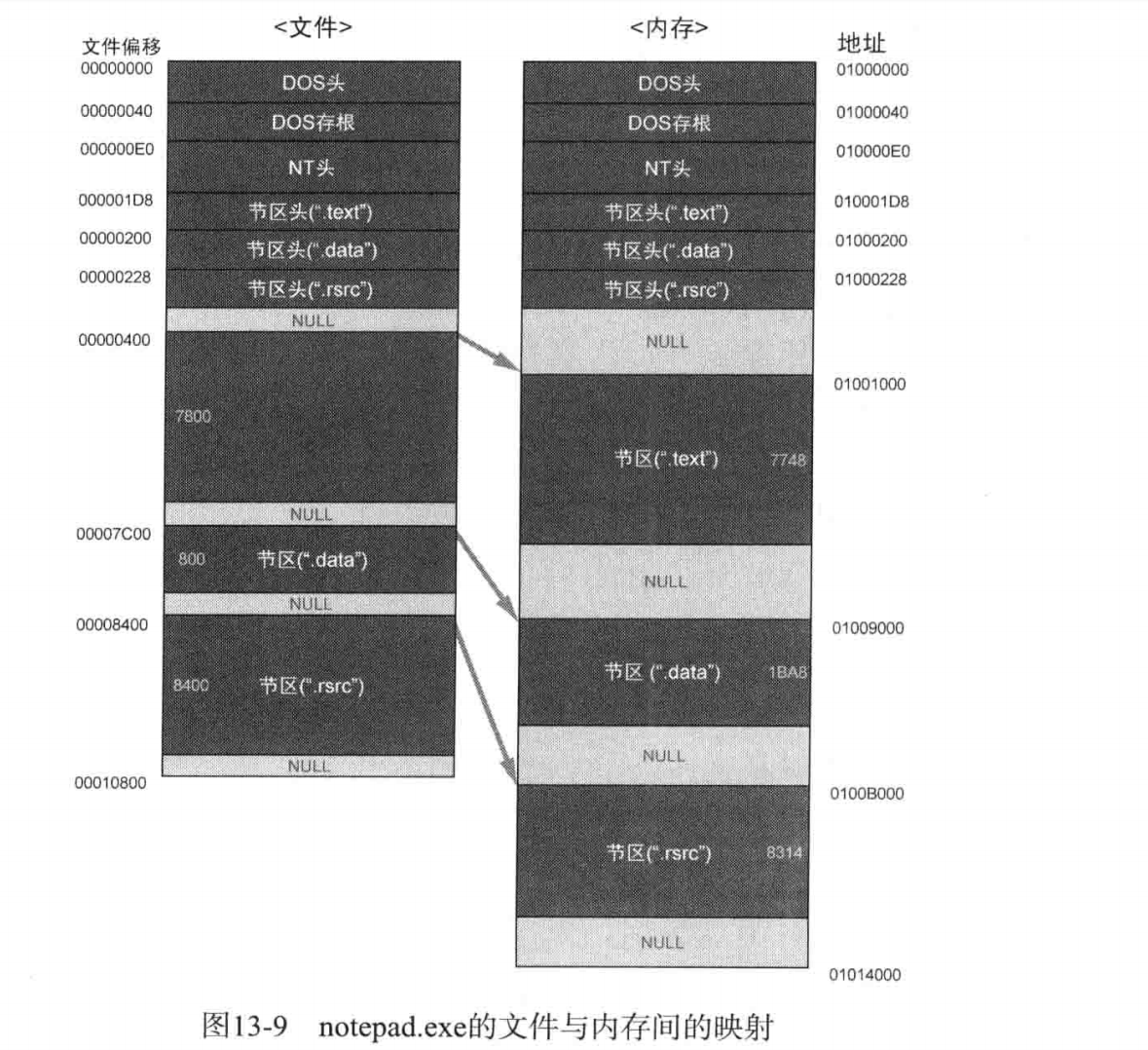

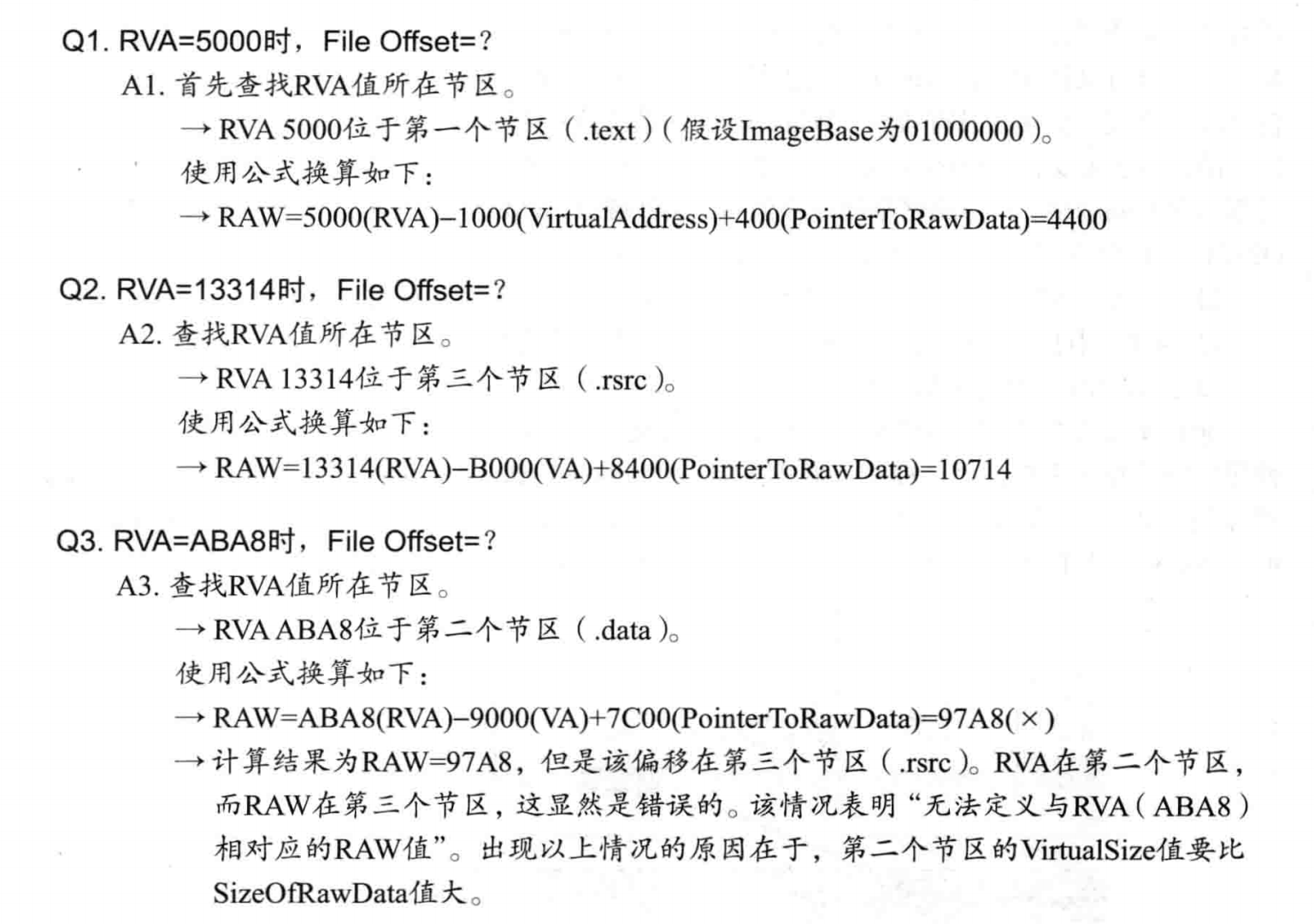

小插曲：文件偏移需虚拟地址的换算。

一些节（用section_header定位）

下面学习的是节中的重要的数据结构

IMAGE_IMPORT_DESCRIPTOR（比较重要的部分，也是存放再section中的）

类似于linux中的got表,可以通过optional header来定位，其中描述了其的RVA，先定位属于哪一个section，之后再根据与section rva的差值加上其文件偏移地址（point to raw data）来定位

一个descriptior描述的是一个动态动态链接库的导入函数的内容

INT存储的是导入函数名称的地址，每个占8字节（其中的值都是rva因此需要换算）

IAT存储的是导入函数的地址，但是一开始存放的和INT是一样的东西

typedef struct _IMAGE_IMPORT_DESCRIPTOR {
    union {
        DWORD   Characteristics;
        DWORD   OriginalFirstThunk;//指向导入名称表（INT）
    } DUMMYUNIONNAME;
    DWORD   TimeDateStamp;
    DWORD   ForwarderChain;
    DWORD   Name;//库名称
    DWORD   FirstThunk;//指向导入地址表（IAT）
} IMAGE_IMPORT_DESCRIPTOR;
typedef IMAGE_IMPORT_DESCRIPTOR UNALIGNED *PIMAGE_IMPORT_DESCRIPTOR;

直观图解

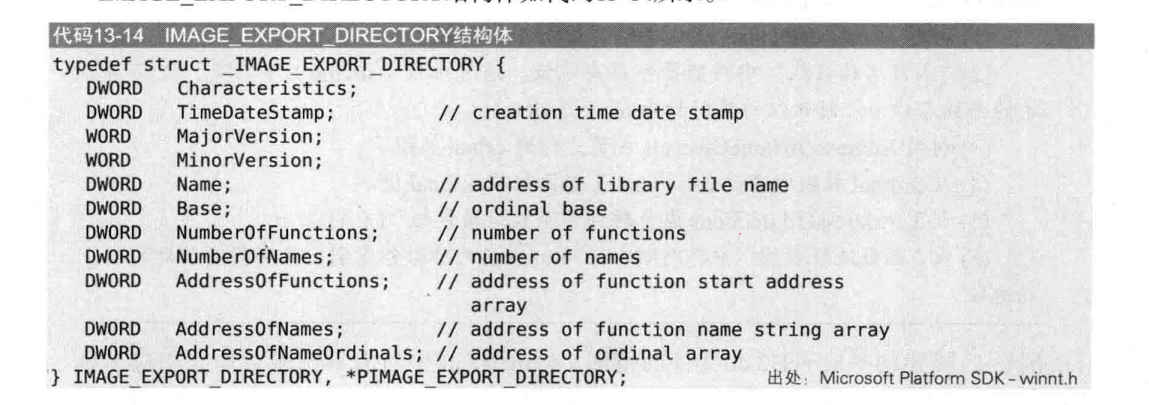

struct IMAGE_EXPORT_DIRECTORY

一般在库中记录这函数的名称以及地址，结构如下：

010editor比较方便，详细记录着每个函数的名称所在位置，以及地址

总体函数查找流程为：1.查找nameadd，找到对应的name，然后几下相应的索引，从original中取值，将此值作为add的查找索引。

关于patchpe
